TY-40 220
所屬類別：T2級其他直流電涌保護器（8/20μs）
40KA 220V 直流電源防雷器
咨詢電話：+86-577-62770026
電子郵件：[email protected]
PDF下載
性能特點：
響應時間快
模塊插拔式結構，由底座和可插拔保護模塊組成
保護模塊內具有雙重脫扣裝置，安全可靠
具有受損失效顯示窗口，可配置遙信
安裝維護簡單、方便
不同的直流電源可提供各種相對應的規格
詳細參數：
型號
TY-40 220
根據EN61643-31分類
Type 2
根據IEC61643-31分類
Class II
最大持續工作電壓
Uc
220VDC
標稱放電電流 (8/20μs)
In
20kA
電壓保護水平 [(DC+/DC-)→PE]
Up
≤1.2kV
響應時間
tA
≤25ns
工作溫度范圍
Tu
-40℃-80℃
工作狀態指示
綠色/紅色
最小導線截面積
4mm2
最大導線截面積
35mm2
安裝方式
35mm 標準導軌
外殼材料
熱塑性材料（阻燃等級UL94-V0）
保護等級
IP20
最大放電電流 (8/20μs)
Imax
40kA
適用范圍：
適用于各種直流配電屏、直流配電箱、直流供電設備的防雷保護。
用于防止雷電過電壓和瞬態過電壓對二級直流電源系統和用電設備造成的損壞。
安裝及維護：

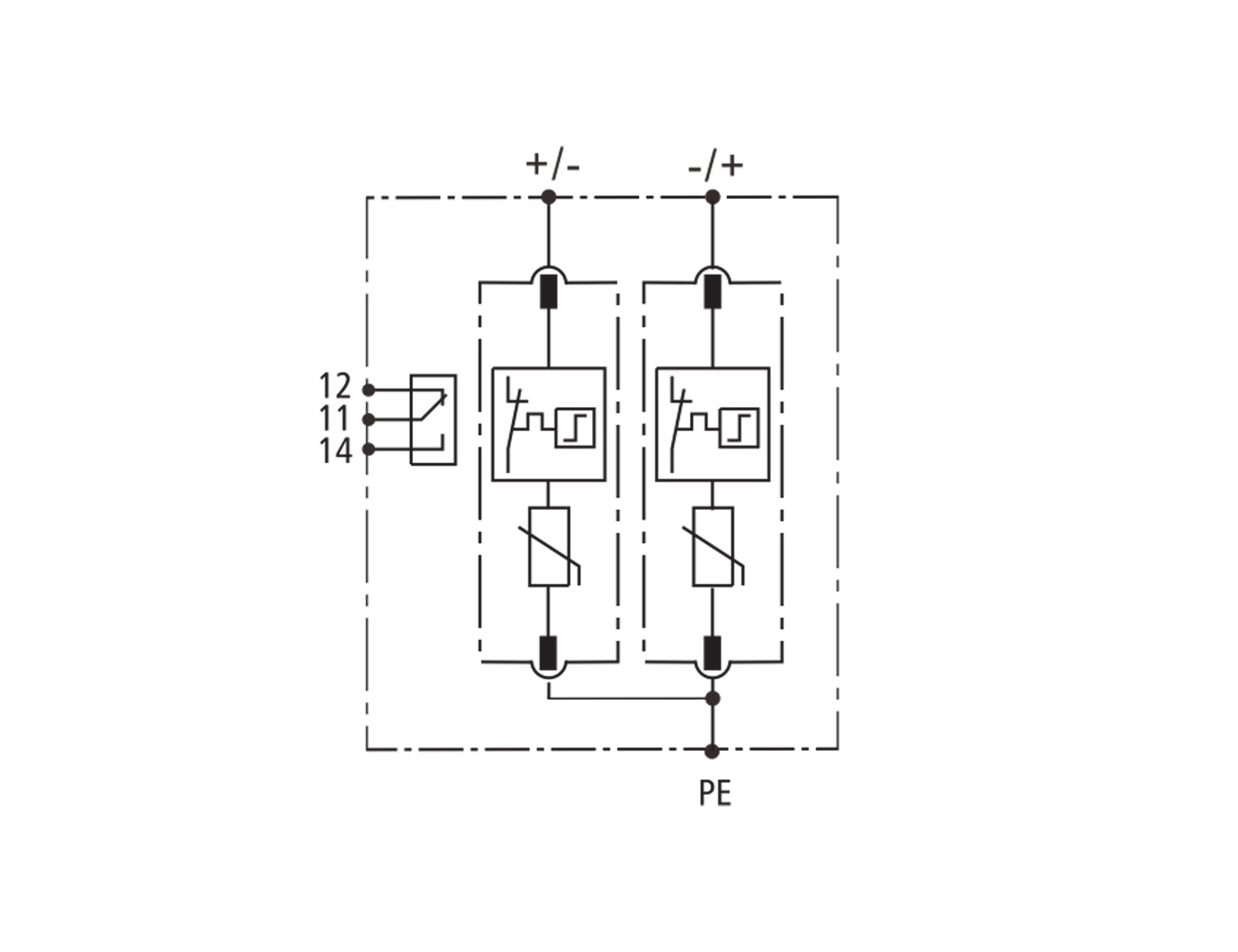

該防雷器采用并聯的方式與直流供電電源線路相連接
安裝時，防雷器接線端的“+”、“-”標志分別并聯連接直流供電電源線的“正極”、“負極”線，“PE”標志端則接地線
接線方式為螺絲緊固式
窗口綠色為正常工作狀態，紅色為故障狀態，需更換
