TYPV3-1000
所屬類別：T2級光伏直流電涌保護器（8/20μs）
直流系統專用二級避雷器1000VDC
咨詢電話：+86-577-62770026
電子郵件：[email protected]
PDF下載
性能特點：
TYPV3-1000為直流系統專用二級避雷器
最大持續工作電壓UC：1000VDC
最大放電電流Imax(8/20μs):40kA

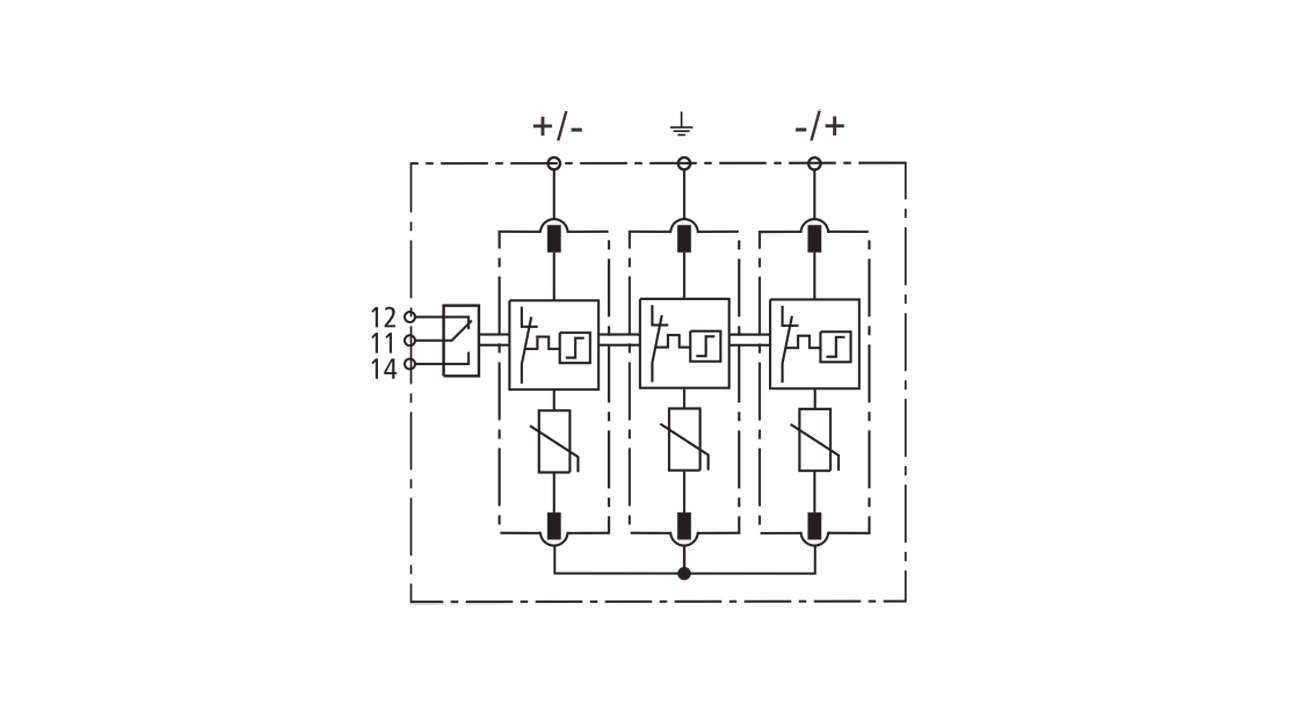

3模塊設計
具有狀態指示功能
安裝方式：導軌安裝
遙信可選
符合IEC 61643-31和EN 61643-31標準
詳細參數：
型號
TYPV3-1000
根據EN61643-31分類
Type 2
根據IEC61643-31分類
Class II
最大持續工作電壓
Ucpv
1000V
標稱放電電流 (8/20μs)
In
20kA
電壓保護水平 [(DC+/DC-)→PE]
Up
≤4.0kV
響應時間
tA
≤25ns
工作溫度范圍
Tu
-40℃-80℃
工作狀態指示
綠色/紅色
最小導線截面積
4mm2
最大導線截面積
35mm2

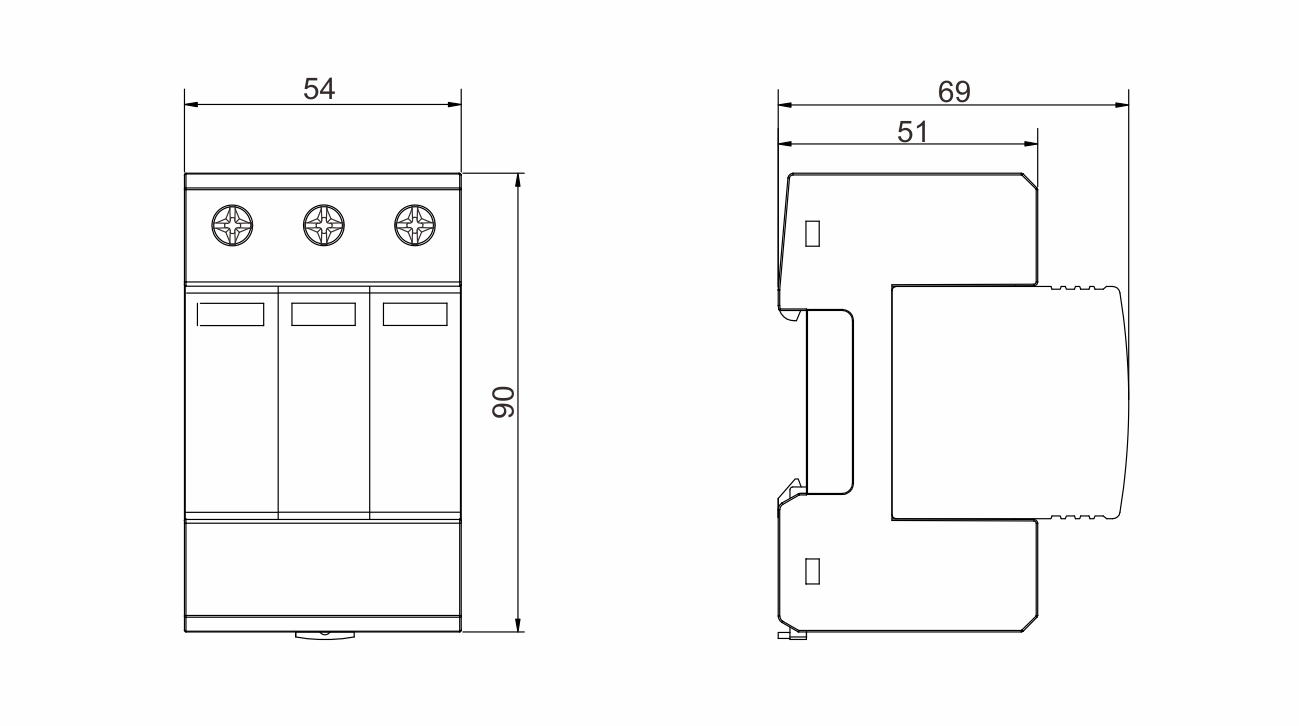

安裝方式
35mm 標準導軌
外殼材料
熱塑性材料（阻燃等級UL94-V0）
保護等級
IP20
最大放電電流 (8/20μs)
Imax
40kA
適用范圍：
適用于太陽能光伏發電等直流電源系統的防雷保護。
廣泛應用于光伏直流合流箱、逆變器、控制器、光伏直流機柜等。
安裝及維護：
并聯安裝在直流系統中，建議安裝位置在直流電源線的兩端(太陽能板側和逆變器/變流器側)。
