在日常生活和工作中，電氣系統可能受到瞬態過電壓的影響，給設備帶來潛在損害。為了防范這些風險，選擇一款性能優越的浪涌保護器至關重要。浪涌保護器選型需滿足防雷標準驗收要求及產品實際防護需求
選型依據標準：
GB50057-2010《建筑物防雷設計規范》
GB50343-2012《建筑物電子信息系統防雷技術規范》
IEC61312《雷電電磁脈沖的防護》
GB/T 18802.11-2020《低壓電涌保護器(SPD) 第11部分：低壓電源系統的電涌保護器 性能要求和試驗方法》
(IEC 61643-11 :2011,Low-voltage surge protective devices- Part 11:Surge protective devices connected to low-voltage power systems-Requirements and test methods , MOD)
電涌保護器從本質上看就是一種等電位連接用的材料而已，其選型就是指在不同的防雷區內，按照不同雷擊電磁脈沖的嚴重程度和等電位連接點的位置，決定位于該區域內的電子設備采用何種電涌保護器，實現與共用接地體等電位聯結。
1、浪涌保護器參數詳解
(1) 額定工作電壓（Un）：浪涌保護器電器長時間工作時所適用的最佳電壓。Ur應與被保護設備的工作電壓相匹配，以確保浪涌保護器在正常運行中不受損害。
(2) 最大持續工作電壓（Uc）：浪涌保護器在長時間工作狀態下所能承受的最大電壓。Uc應大于被保護設備的最高工作電壓，以確保設備在正常運行中不受損害。
(3) 額定負載電流（IL）：浪涌保護器在正常工作狀態下所能承受的電流值。IL應與被保護設備的工作電流相匹配，以確保保護器能夠承受設備產生的電流。
(4) 最大放電電流（Imax）：浪涌保護器在一次浪涌事件中，能夠承受的最大電流值。Imax越大，說明浪涌保護器抗瞬態沖擊的能力越強。
(5) 響應時間（tA）：浪涌保護器從過電壓發生到動作的時間。響應時間越短，說明保護器對瞬態過電壓的響應速度越快，能更有效地保護設備。
(6) 保護水平（Up）：在浪涌保護器動作時，被保護設備兩端的電壓值。Up值越低，說明保護器對設備的保護效果越好。
2、通流量參數定義：
沖擊電流Iimp：測試波形為10/350μs，為T1類測試，一級浪涌保護器必須具備此參數，測試值通常為：12.5kA、15kA、25kA、50kA；
標稱放電電流In：測試波形為8/20μs，為T2類測試，測試值通常為：10kA、20kA、30kA、40kA、50kA、60kA等；
最大放電電流Imax：測試波形為8/20μs，為T2類測試，測試值通常為In的兩倍，比如20kA、40kA、60kA、80kA、100kA、120kA等
3、選購浪涌保護器的關鍵因素：
(1) 產品品質：選擇一款品質可靠的浪涌保護器至關重要。泰科浪涌保護器將為您的設備提供可靠的保障。
(2) 售后服務：選擇一家提供良好售后服務的供應商，可以確保您在使用過程中遇到問題時得到及時解決。泰科專業銷售團隊為您提供最好的服務。
(3) 價格與預算：在考慮購買浪涌保護器時，您還需要關注價格與預算。根據您的實際需求，我們有各個價位的產品供您選擇。
4、如何正確安裝和使用浪涌保護器：
在購買了合適的浪涌保護器后，正確安裝和使用也是保障設備安全的關鍵。以下是幾點建議：
(1) 安裝位置：將浪涌保護器安裝在接近被保護設備的位置，以減少保護器與設備之間的阻抗，提高保護效果。
(2) 接地要求：確保浪涌保護器的接地系統良好，遵循相關規定，以確保保護器在動作時能夠迅速將能量引向地線。
(3) 定期檢查：定期對浪涌保護器進行檢查和維護，以確保其正常工作。在發現異常時及時更換，防止設備受損。
5、多級浪涌設計大小選型配置
配電系統防雷按標準要求應采用分級配置，第一級保護應能承受絕大部分雷電流，第二級配置泄放殘余的雷電流，限制設備端的殘余電壓，同時與第一級保護配合。
浪涌保護器一般為并聯式安裝，不受系統的功率影響。
①、建筑物總配電柜電源第一級防護：
GB50057-2010建筑物防雷設計規范要求：在電源引入的總配電箱處應裝設Ⅰ級試驗的電涌保護器。電涌保護器的電壓保護水平值應小于或等于 2.5 kV。每一保護模式的沖擊電流值Iimp，當無法確定時，沖擊電流應取≥ 12.5 kA。
GB50343-2012建筑物電子信息系統防雷技術規范中要求，最高級別建筑物的一級浪涌保護器，其沖擊電流Iimp應≥20kA，泰科25kA的產品，滿足所有要求。

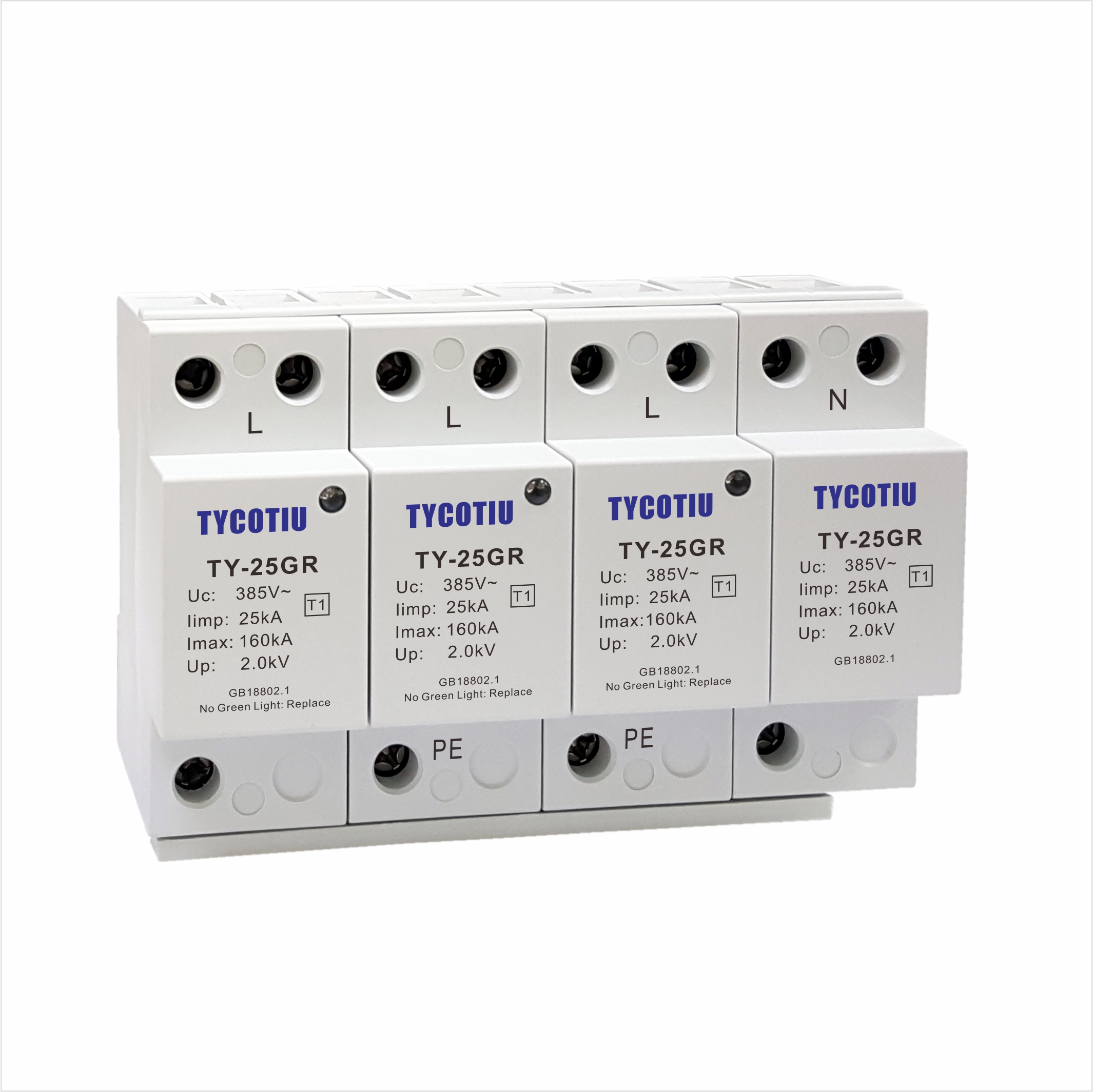

推薦型號：TY-25GR
主要參數：
品牌：泰科TYCOTIU
最大持續工作電壓：385V AC
沖擊電流Iimp:25kA (10/350μs)
標稱放電電流In:25kA (8/20μs)
保護水平：≤2.0kV
保護模式：4P、3P+NPE、3P、2P、1P+NPE、1P可選
響應時間：≤100ns
推薦后備保護熔斷器額定電流值：：315A
詳細參數點擊查看：http://chtaike.com.cn/list-7.html
②、電源第二級防護：
第二級浪涌保護器選用T2試驗(8/20μs測試波形)參數的產品。
我們建議配電柜主開關100A以下選40kA系列浪涌保護器（Uc:385V、In:20kA、Imax:40kA、Up:1.8kV、4P）
100A及以上選80kA系列浪涌保護器（Uc:385V、In:40kA、Imax:80kA、Up:2.3kV、4P）

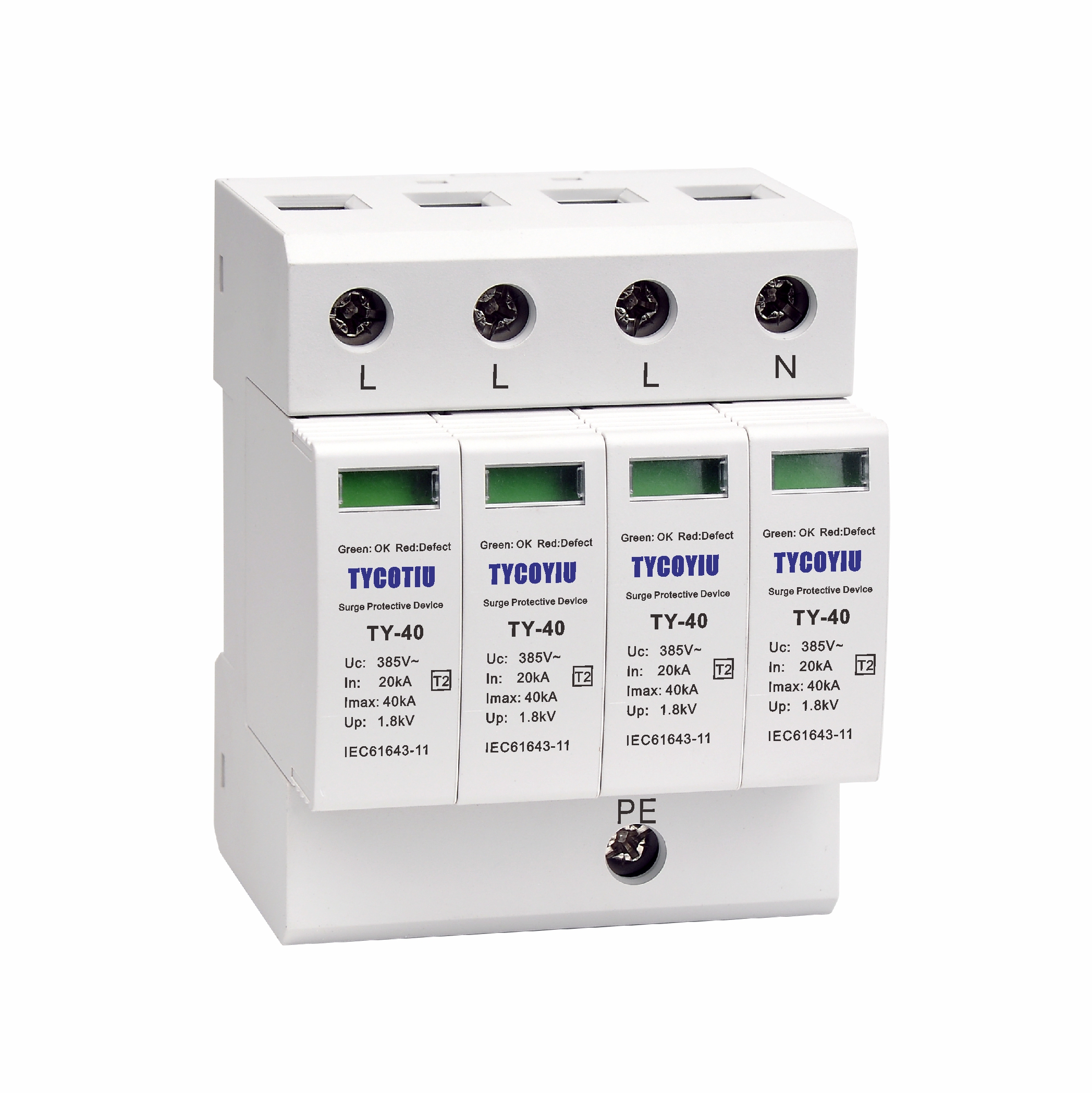

二級浪涌推薦型號：TY-40
主要參數：
品牌：泰科TYCOTIU
最大持續工作電壓Uc：385V AC
標稱放電電流In：20kA（8/20μs）
最大通流容量Imax：40kA（8/20μs）
保護水平Up：1.8kV
保護模式：4P、3P+NPE、3P、2P、1P+NPE、1P可選
響應時間：≤25ns
推薦后備保護開關額定電流值：125A
詳細參數點擊查看：http://chtaike.com.cn/list-40.html
③、電源第三級防護：
第三級一般為單相電源浪涌保護器，第三級選用T3試驗參數的產品，最大通流容量（Imax）20kA, 標稱通流容量（In）10kA，最大持續工作電壓275VAC, 保護水平Up:1.3kV。

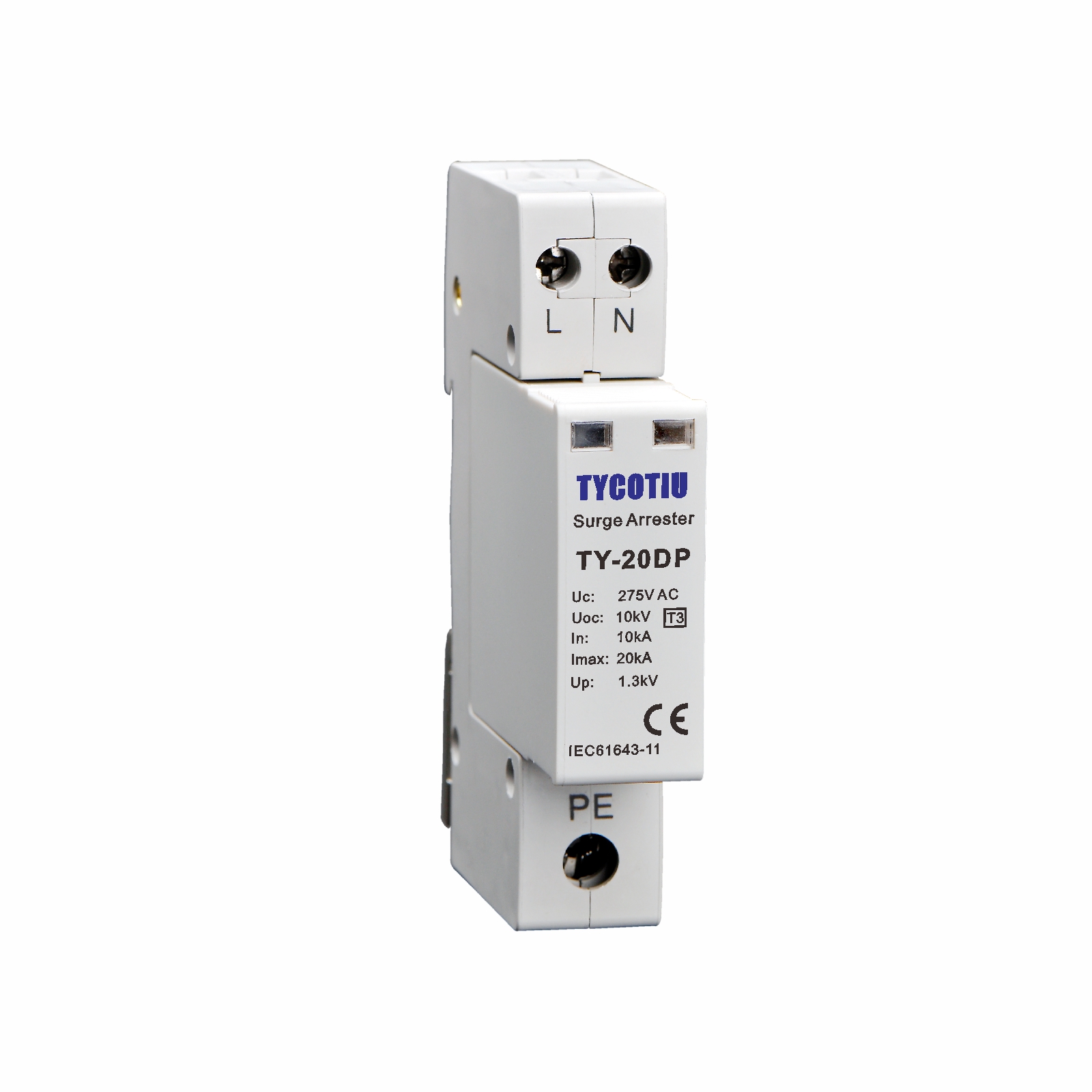

第三級防雷單相供電系統推薦型號：TY-20DP 2P
主要參數：
品牌：泰科TYCOTIU
最大持續工作電壓Uc：275V AC
標稱放電電流In：10kA（8/20μs）
最大通流容量Imax：20kA（8/20μs）
保護水平Up:1.3kV
保護模式：2P
響應時間：≤25ns
詳細參數點擊查看：http://chtaike.com.cn/list-41.html
