性能特點：
該組件有良好的防雷電性能、安規性能和特殊的結構要求，能夠滿足LED電源系統的防雷保護要求
防火、防水、防塵，IP65 防護等級
作為第2+3級防雷器使用
通流容量大，殘壓低， 響應時間快
詳細參數：
型號
TYLED-10SC-VG
根據EN61643-11分類
Type 2 + Type 3
根據IEC61643-11分類
Class II + Class III
最大持續工作電壓
Uc
275V
標稱放電電流 (8/20μs)
In
5kA
最大放電電流 (8/20μs)
Imax
10kA
標稱電流
IL
10A
電壓保護水平
Up
≤1.3kV
響應時間
tA
≤100ns
工作溫度范圍
Tu
-40℃-80℃
工作狀態指示
綠燈亮: OK / 綠燈不亮: 更換
保護等級
IP65
TYLED-10SC-NG
TYLED-10SC-TT
Type 2 + Type 3
Type 2 + Type 3
Class II + Class III
Class II + Class III
額定工作電壓
Un
230V
230V
230V
275V
275V
工作頻率
50-60Hz
50-60Hz
50-60Hz
5kA
5kA
10kA
10kA
10A
10A
耐沖擊電壓
Uoc
10kV
10kV
10kV
≤1.3kV
≤1.3kV
≤100ns
≤100ns
-40℃-80℃
-40℃-80℃
IP65
IP65
應用范圍：
用于LED路燈設備的防雷保護
主要應用于LED照明系統中瞬時過電壓、過電流的浪涌保護
安裝及維護：
并聯連接方式
安裝前必須切斷電源，嚴禁帶電操作

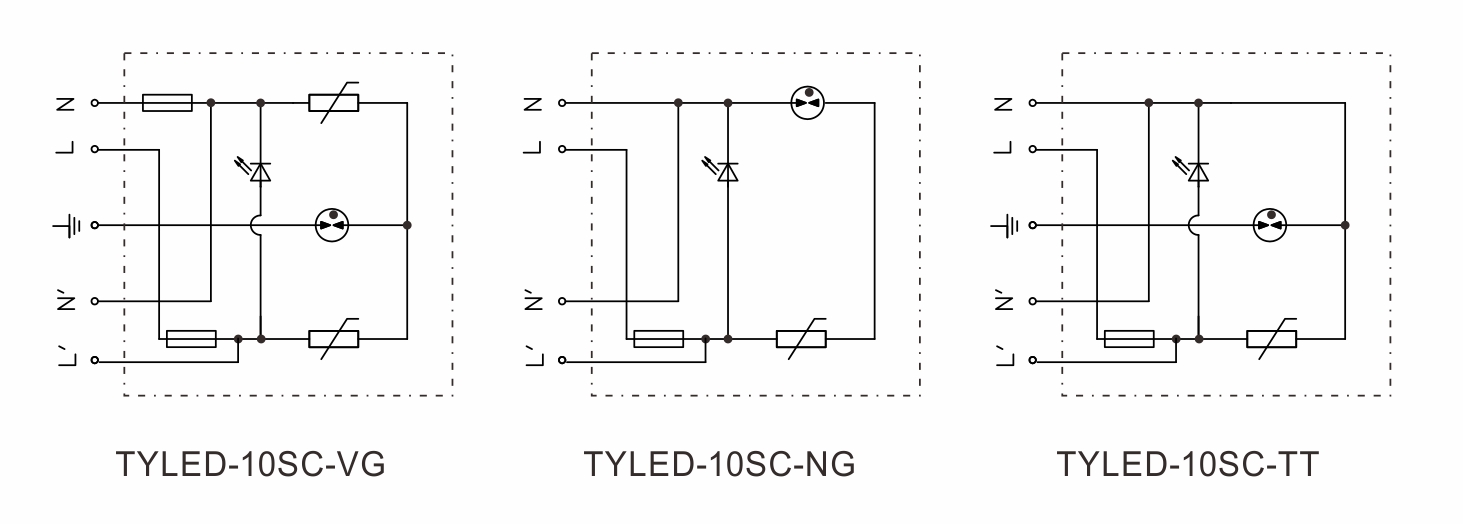

安裝時請根據安裝示意圖所示連接，切勿錯接
防雷器在使用期間，應定期檢測并查看工作指示燈是否正常，如果指示燈失效，應及時維修或更換
