TY-40 385 3+1
所屬類別：T2級電涌保護器（8/20μs）
40kA三相二級浪涌保護器 3+1
咨詢電話：+86-577-62770026
電子郵件：[email protected]
PDF下載
性能特點：
二級浪涌保護器。
標稱放電電流In(8/20μs)：20kA
最大放電電流Imax(8/20μs)：40kA
最大持續工作電壓Uc：385VAC (如需其他電壓等級，可聯系我們咨詢)
由一個基本部件和4個插件保護模塊組成。
符合IEC 61643-11二級保護要求等級。

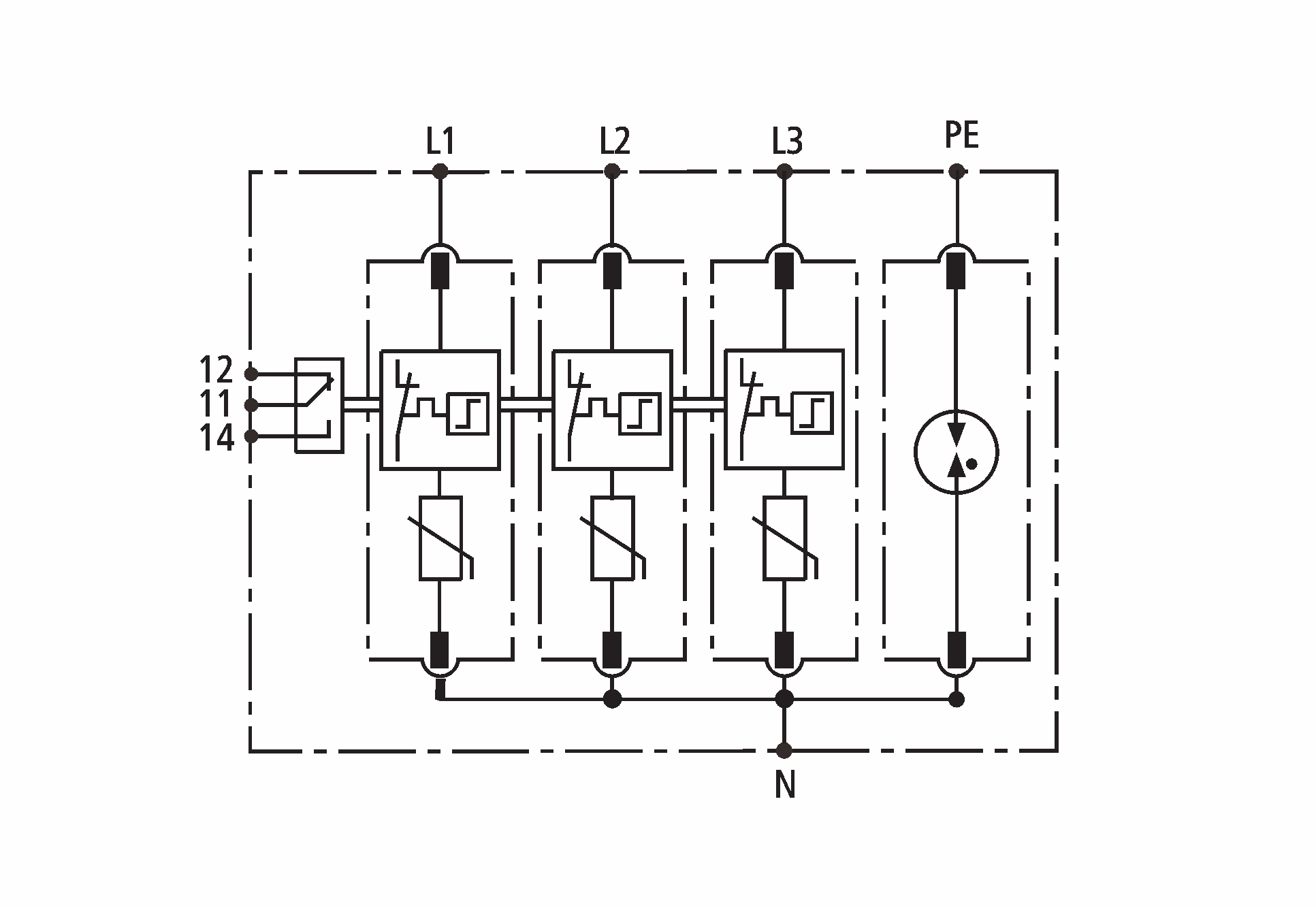

組合方式：3P+NPE
詳細參數：
型號
TY-40 385 3+NPE
根據EN61643-11分類
Type 2
根據IEC61643-11分類
Class II
最大持續工作電壓
Uc
385V
最大持續工作電壓 [N-PE]
Uc
255V
標稱放電電流 (8/20μs)
In
20kA
最大放電電流 (8/20μs)
Imax
40kA
電壓保護水平
Up
≤1.8kV
5kA時電壓保護水平
Up
≤1.4kV
電壓保護水平 [N-PE]
Up
≤1.5kV
斷續流能力 [ N-PE]
Ifi
100Arms
最大后備熔絲
125A
響應時間
tA
≤25ns
響應時間 [N-PE]
tA
≤100ns
工作溫度范圍
Tu
-40℃-80℃
工作狀態指示
綠色/紅色
最小導線截面積
4mm2
最大導線截面積
35mm2
安裝方式
35mm 標準導軌
外殼材料
熱塑性材料（阻燃等級UL94-V0）
保護等級
IP20
應用范圍：
用于交流電源系統保護。
為接入低壓交流電源的設備提供了保護，使其免受當?shù)乩讚粼斐傻乃矐B(tài)過電壓的破壞。
適用于三相配電系統第二級防雷保護
安裝及維護：
安裝完成后，檢查保護單元是否插到位，合上自動斷路器(熔絲)開關，檢查工作狀態是否正常。
當故障指示窗口由綠色變?yōu)榧t色時，請盡快更換。
