TY-12.5M 320 1+1
所屬類別：T1+2級電涌保護器（10/350μs+8/20μs）
復合型一級加二級浪涌保護器 12.5kA 1+1
咨詢電話：+86-577-62770026
電子郵件：[email protected]
PDF下載
性能特點：
一級加二級復合型浪涌保護器
雷電沖擊電流12.5kA
可更換模塊設計
視覺信號指示
組合方式：1P+NPE
遙信可選
符合EN61643-11一級加二級標準
詳細參數：
型號
TY-12.5M 320 1+NPE
根據EN61643-11分類
Type 1+2
根據IEC61643-11分類
Class I+II
最大持續工作電壓
Uc
320V
最大持續工作電壓 [N-PE]
Uc
255V
標稱放電電流 (8/20μs)
In
20kA
最大放電電流 (8/20μs)
Imax
65kA
電壓保護水平
Up
≤1.5kV
電壓保護水平 [N-PE]
Up
≤1.5kV
最大后備熔絲
160A
響應時間
tA
≤25ns
響應時間 [N-PE]
tA
≤100ns
工作溫度范圍
Tu
-40℃-80℃
工作狀態指示
綠色/紅色
最小導線截面積
4mm2
最大導線截面積
35mm2
安裝方式
35mm 標準導軌
外殼材料
熱塑性材料（阻燃等級UL94-V0）
保護等級
IP20
雷電沖擊電流?(10/350μs)
Iimp
12.5kA
雷電沖擊電流?(10/350μs)[N-PE]
Iimp
25kA
標稱放電電流 (8/20μs) [N-PE]
In
25kA
最大放電電流 (8/20μs) [N-PE]
Imax
100kA
應用范圍：
一般用于總配電板的保護
安裝及維護：

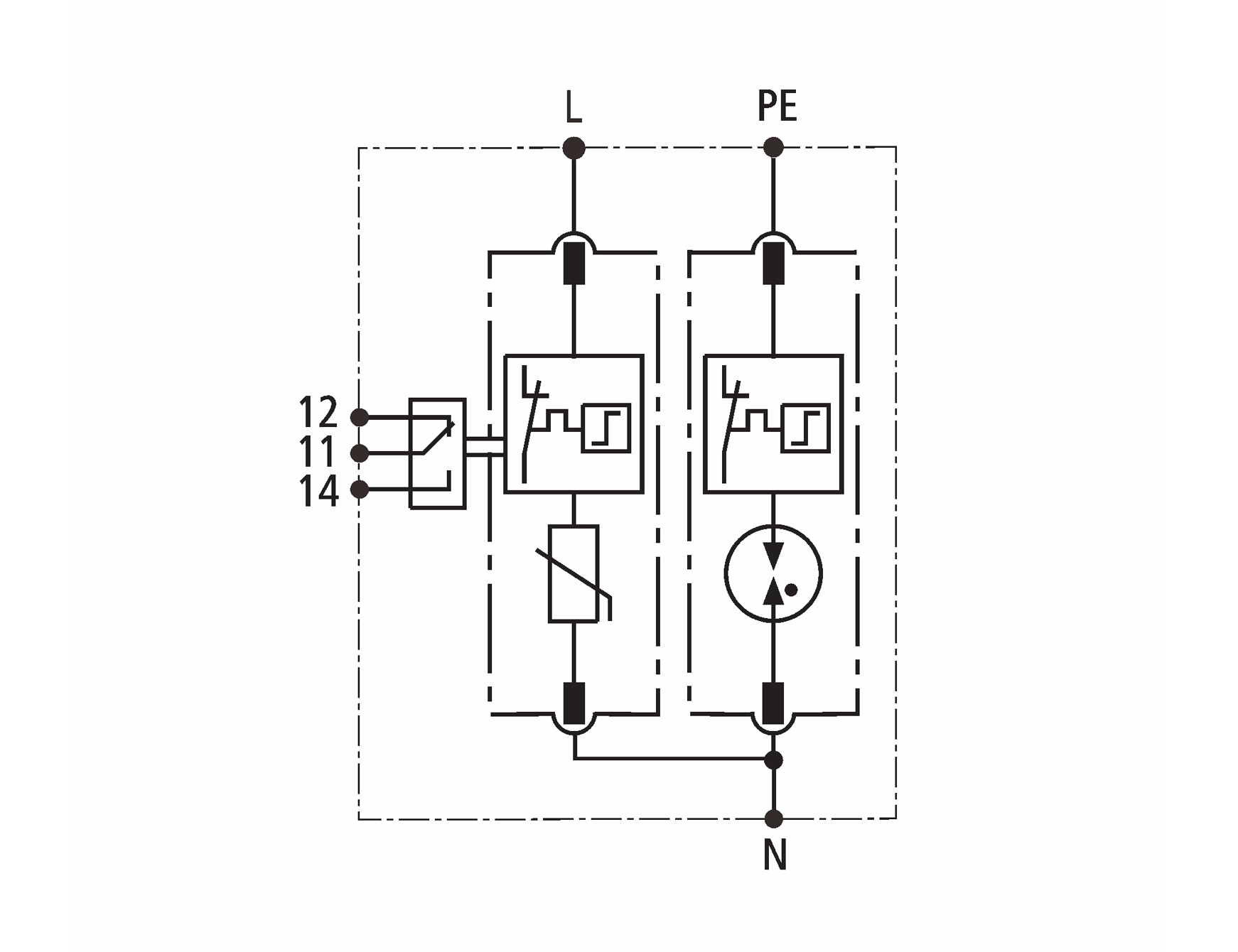

根據接線圖按浪涌保護器標記接線
安裝和維護應由專業人員進行
當指示燈窗口為“紅色”時，應立即更換浪涌保護器
