TY-40 385 4P
所屬類別：T2級電涌保護器（8/20μs）
40kA三相電源防雷器 4P
咨詢電話：+86-577-62770026
電子郵件：[email protected]
PDF下載
性能特點：
二級浪涌保護器。
標稱放電電流In(8/20μs)：20kA
最大放電電流Imax(8/20μs)：40kA
最大持續工作電壓Uc：385VAC (如需其他電壓等級，可聯系我們咨詢)
緊湊型結構設計

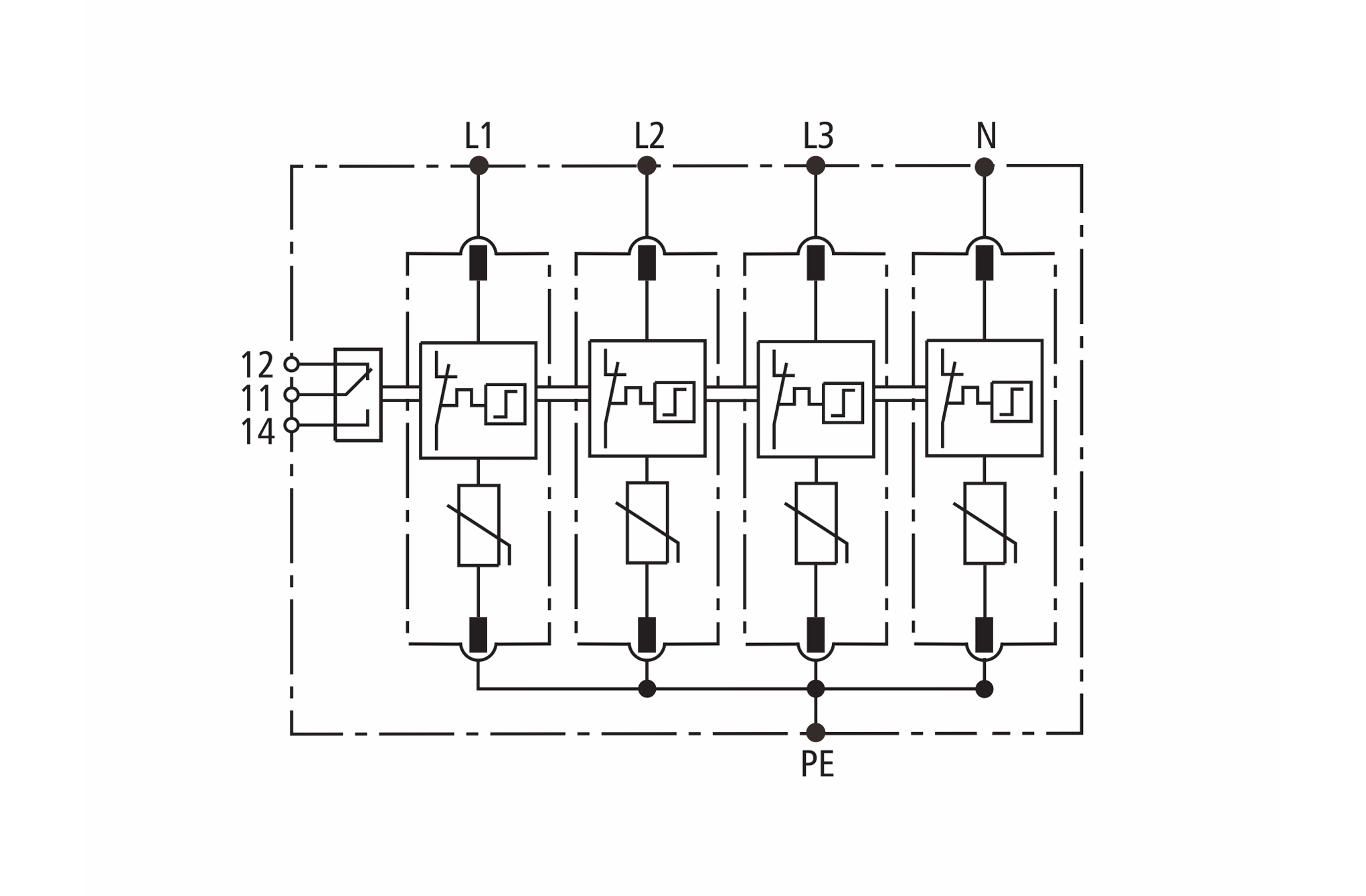

由一個基本部件和4個插件保護模塊組成。
符合IEC 61643-11二級保護要求等級。
組合方式：4P
殘余電壓低，響應快
狀態指示窗口，正常為綠色，紅色，表示產品故障
可配遙信
詳細參數：
型號
TY-40 385 4P
根據EN61643-11分類
Type 2
根據IEC61643-11分類
Class II
最大持續工作電壓
Uc
385V
標稱放電電流 (8/20μs)
In
20kA
最大放電電流 (8/20μs)
Imax
40kA
電壓保護水平
Up
≤1.8kV
5kA時電壓保護水平
Up
≤1.4kV
最大后備熔絲
125A
響應時間
tA
≤25ns
工作溫度范圍
Tu
-40℃-80℃
工作狀態指示
綠色/紅色
最小導線截面積
4mm2
最大導線截面積
35mm2
安裝方式
35mm 標準導軌
外殼材料
熱塑性材料（阻燃等級UL94-V0）
保護等級
IP20
應用范圍：
一般用于AC50/60Hz, 230/400V系統
適用于TN-S系統
用于防雷區:LPZ1區與LPZ2區電力線路交接處
安裝及維護：
二級避雷器安裝在裝有一級避雷器的主配電板后的分配電板上
在風暴頻繁的地區，建議安裝額外的保護系統
