性能特點：
符合IEC61643-21標準
標稱工作電壓Un：180V
C2標稱放電電流(8/20us)每線10kA
保護等級：IP20
導軌式安裝, 操作簡單
可提供四線保護
詳細參數：
型號
TYBD-4L-180
測試標準
IEC 61643-21
額定工作電壓
Un
180V
最大持續(xù)工作電壓
Uc
180VDC / 127V AC
標稱電流
IL
0.75A
電壓保護水平[C2: line-line]
Up
≤270V
截止頻率[line-PG]
fG
25.0 MHz
工作溫度范圍
Tu
-40℃-80℃

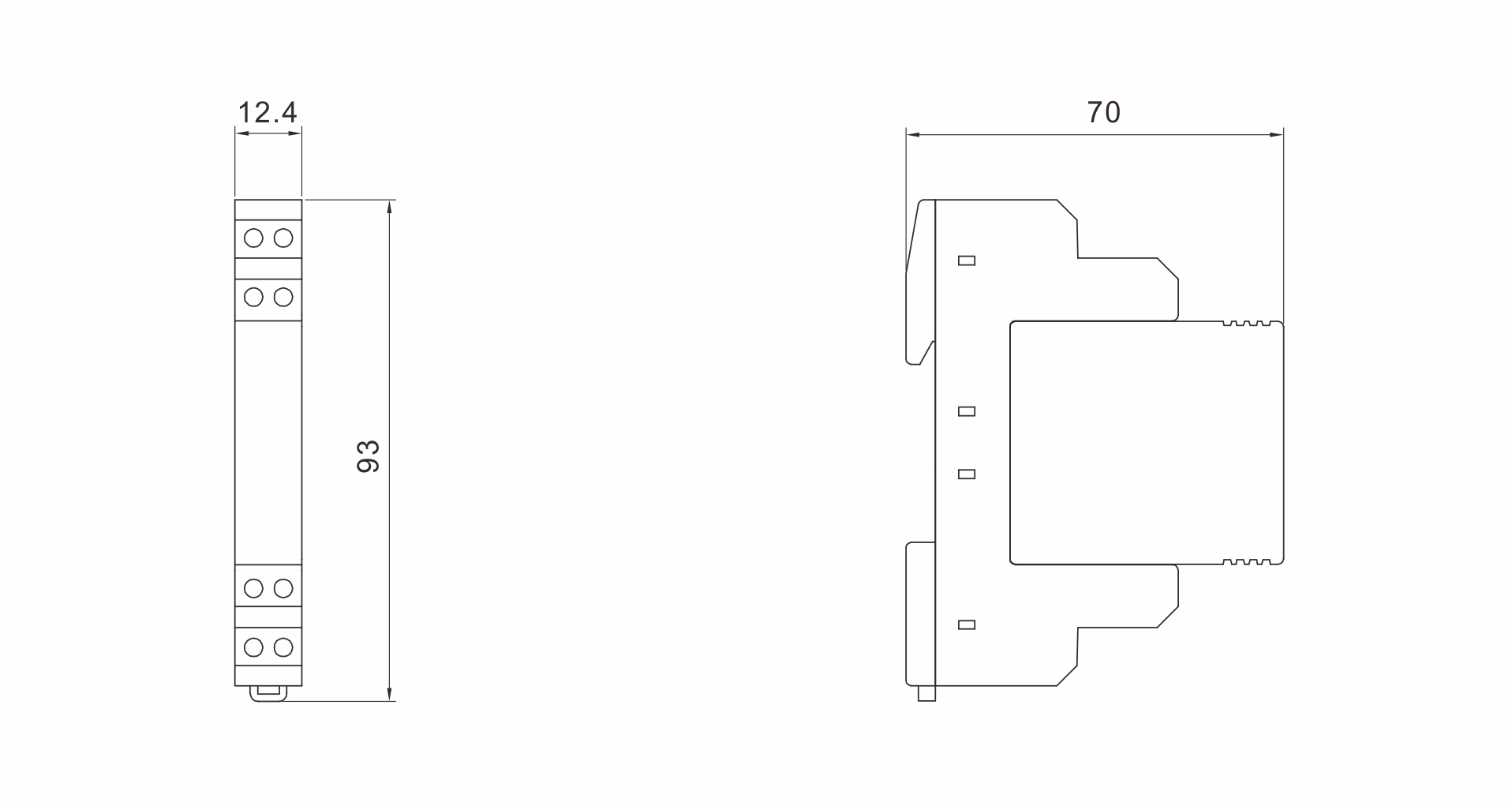

安裝方式
35mm 標準導軌
外殼材料
PA 6.6
保護等級
IP20
分類等級
TYPE2 P1
總標稱放電電流 C2 (8/20μs)
In
20kA
每線標稱放電電流 C2 (8/20μs)
In
10kA
電壓保護水平[C2: line-PG]
Up
≤600V
電壓保護水平[1kV/μs C3: line-line]
Up
≤250V
電壓保護水平[1kV/μs C3: line-PG]
Up
≤550V
每線串聯阻抗
1.8 Ohm
電容[line-line]
C
≤240 pF
電容[line-PG]
C
≤16 pF
適用范圍：
有效保護各種設備免受來自信號傳輸線的感應雷和浪涌帶來的危害
主要用于通訊信號傳輸線路（數字信號傳輸線路）及其設備的防雷（浪涌）保護
安裝及維護：
35mm標準導軌安裝
連接方式為串聯
離被保護的設備越近越好
安裝完畢，檢查接線正確牢固后，即可接通電源投入使用
