性能特點：
符合IEC61643-21標準
標稱工作電壓Un：5V
兩端口兩級電涌保護
保護等級：IP20
插入損耗：≤0.3dB
接口：BNC
保護路數：24路
詳細參數：
型號
TY-BNC-R
測試標準
IEC 61643-21
額定工作電壓
Un
5V
最大持續工作電壓
Uc
6VDC / 4V AC
標稱電流
IL
0.5A
電壓保護水平[line-shield]
Up
≤30V
工作溫度范圍
Tu
-40℃-80℃

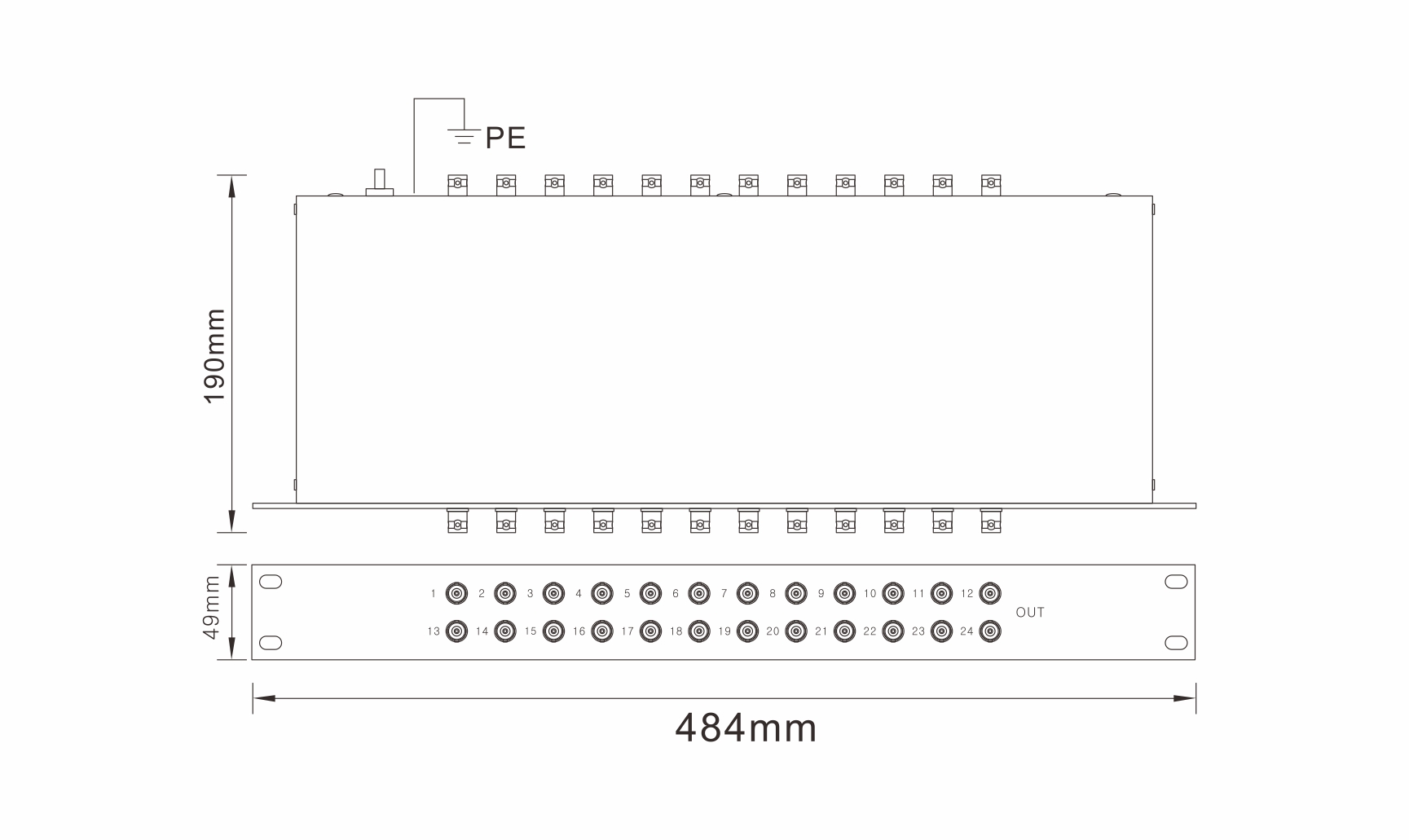

接口（輸入/輸出）
BNC 24口
外殼材料
鋁合金
保護等級
IP20
C2標稱放電電流(8/20μs)[line-shield]
In
5kA
C2標稱放電電流(8/20μs)[shield-PG]
In
10kA
電壓保護水平[shield-PG]
Up
≤500V
響應時間[line-shield]
tA
≤1ns
響應時間[shield-PG]
tA
≤100ns
頻寬
10 Mbps
插入損耗
≤0.3dB
阻抗
50Ω
適用范圍：
適用于有線電視，公共電視，衛星電視接收，監控等系統以及視頻點播系統等同軸通訊設備
專用于設備端的雷擊及浪涌保護
安裝及維護：
本產品串聯在被保護設備輸入端
避雷器輸入端與信號通道相連，輸出端與被保護設備輸入端相連，如接反則對后級保護不起作用
本產品無需特別維護，當系統工作出現故障時，可拆除本產品后再檢查，若取下后工作恢復正常則應更換新的避雷器
